180
Oj opakowanie jednostkowe Cj cena jednostkowa
Legendę skrótów w kolejności alfabetycznej znajdziecie Państwo na 408 stronie.
Gwinty w jednostkach PG
gwint
zewn.
otwór pod
oznaczenie mm gwint mm
Pg 7
12,5 11,3
Pg 9
15,2 13,9
Pg 11
18,6 17,3
Pg 13,5 20,4 19,1
Pg 16
22,5 21,2
Pg 21
28,3 26,8
Pg 29
37,0 35,5
Pg 36
47,0 45,5
Pg 42
54,0 52,5
Pg 48
59,3 57,8
Gwinty metryczne
gwint
zewn.
otwór pod
oznaczenie mm gwint mm
M 12
12,0 12,5
M 16
16,0 16,5
M 20
20,0 20,5
M 25
25,0 25,5
M 32
32,0 32,5
M 40
40,0 40,5
M 50
50,0 50,5
M 63
63,0 63,5
Przeliczanie jednostek PG na jednostki metryczne
wielkość średnica średnica przewodu konwersja na jednostki
PG
mm
mm
metryczne mm
Pg 7
12,5
6,0
M 12 x 1,5
Pg 7
12,5
6,0
M 16 x 1,5
Pg 9
15,5
8,0
M 16 x 1,5
Pg 11 18,6
10,0
M 20 x 1,5
Pg 13,5 20,4
12,0
M 20 x 1,5
Pg 13,5 20,4
12,0
M 25 x 1,5
Pg 16 22,5
14,0
M 20 x 1,5
Pg 16 22,5
14,0
M 25 x 1,5
Pg 21 28,3
18,0
M 25 x 1,5
Pg 21 28,3
18,0
M 32 x 1,5
Pg 29 28,3
18,0
M 32 x 1,5
Pg 29 28,3
18,0
M 40 x 1,5
Pg 36 47,0
32,0
M 50 x 1,5
Pg 42 54,0
38,0
M 50 x 1,5
Pg 42 54,0
38,0
M 63 x 1,5
Pg 48 59,3
43,0
M 63 x 1,5
Rozmiar kluczy do dławików
gwint przyłącza rozwartość klucza
PG
PG7
SW 15
PG9
SW 19
PG11
SW 22
PG13,5
SW 24
PG16
SW 27
PG21
SW 33
PG29
SW 42
PG36
SW 53
PG42
SW 60
PG48
SW 65
gwinty
rozwartość klucza
metryczne
M12 x 1,5
SW 15
M16 x 1,5
SW 19
M20 x 1,5
SW 24
M25 x 1,5
SW 30
M32 x 1,5
SW 36
M40 x 1,5
SW 46
M50 x 1,5
SW 55
M63 x 1,5
SW 66

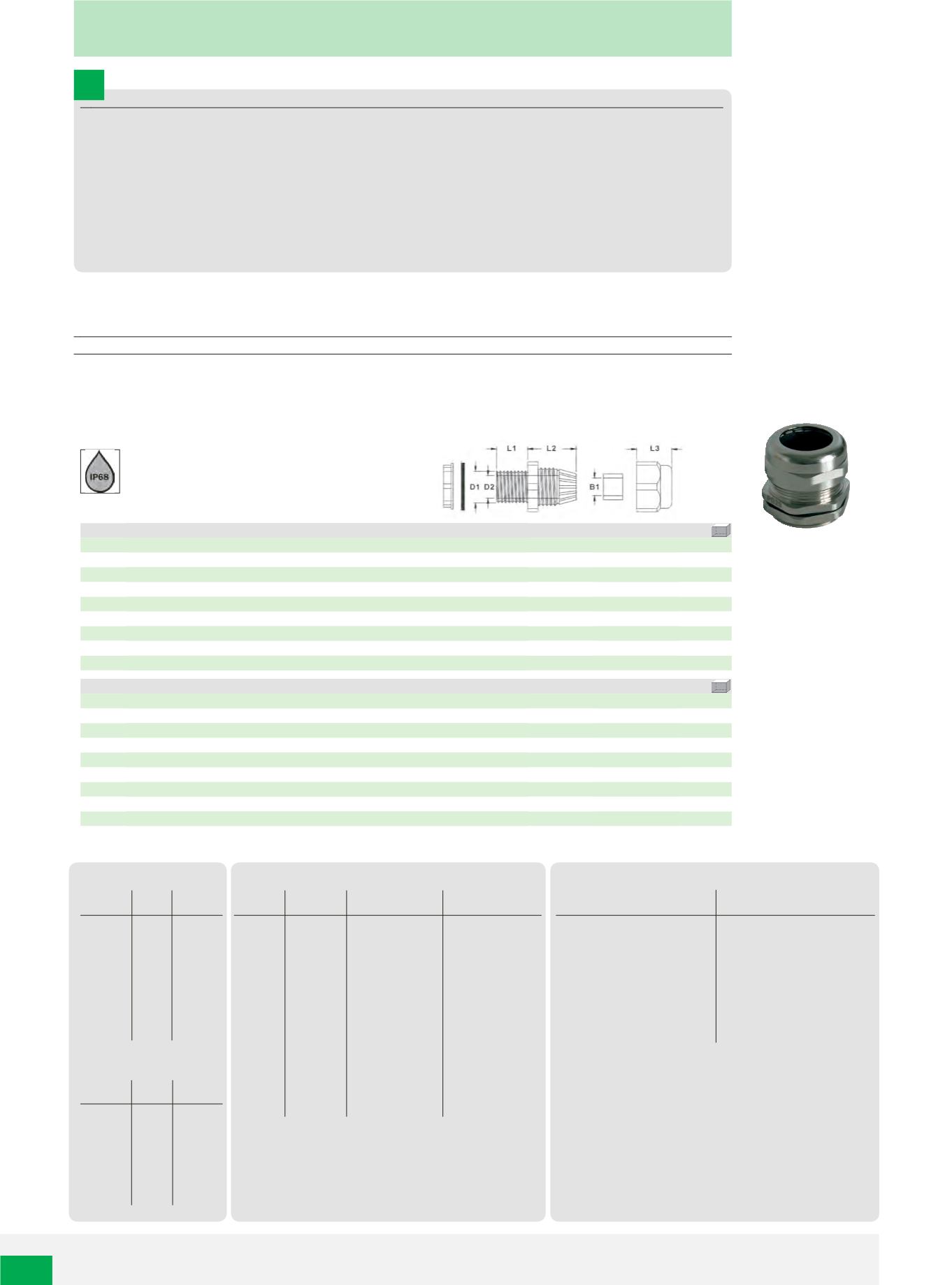

Dławnice kablowe z mosiądzu niklowanego, IP68
INFO
Dławnice kablowe z mosiądzu niklowanego, IP68
Właściwości:
zintegrowane zwolnienie docisku, kompletne, spełnia RoHS.
HAUPA dławnice kablowe poprzez mocne i szczelne połączenie kabla z obudową zabezpieczają rozdzielnie i gniazda
rozdzielcze przed wilgocią, kurzem i mechanicznymi bodźcami.
HAUPA oferuje poza metrycznym gwintem również dławnice z gwintem stalowym rurowym (PG).
Do połączeń EMV w instalacjach powinny być użyte dławnice mosiężne z EMV-wkładami.
HAUPA dławnice kablowe spełniaja rodzaj ochrony IP68 (kurz i wodoszczelność) aby chronić użytkownika przed
potencjalnym zagrożeniem.
Dławnice kablowe z mosiądzu niklowanego, kompletne IP68
Materiał: mosiądz niklowany (nie zawiera halogenu uszczelka/
podkładka uszczelniająca: TPR)
Zakres temperatur: -40ºC do + 120ºC
Rodzaj ochrony: IP68
Art. nr.
kg/100 Oj
250600
0,024 10
250602
0,024 10
250604
0,030 10
250606
0,043 10
250608
0,085 10
250610
0,140 5
250611
0,140 5
250612
0,260 5
250614
0,380 5
KB D1 D2 B1 L1 L2 L3
Dk
M12
3 - 8,5 12,0 8,4 6,8 6,2 17 10,9
14
M16
4 - 8 16,0 12,0 8,6 7,7 18,0 12,9
18
M20
6 - 12 20,0 16,0 11,9 8,1 20,0 13,9
22
M25
10-14 25,0 20,5 14,5 8,5 20,2 14,0 24-27
M32
15-22 32,0 27,0 21,5 10 24,5 18,0
35
M40
18-25 40,0 35,5 25,5 11 27,0 19,0 40-45
M40
22-30 40,0 35,0 30,5 11,0 28,0 20,5
45
M50
32-38 50,0 44,0 39,0 13 32,0 23,0 55-57
M63
37-44 63,0 55,5 44,5 14 34,0 22,0 64-68
Art. nr.
kg/100 Oj
250630
0,013 10
250632
0,019 10
250634
0,028 10
250636
0,033 10
250638
0,038 10
250640
0,060 10
250642
0,111 10
250644
0,190 5
250646
0,255 5
250648
0,345 5
KB D1 D2 B1 L1 L2 L3
Dk
PG7
3-6,5 12,0 8,5 6,9 6,5 16,5 10,8
14
PG9
4-8 14,8 11,8 8,5 8,1 18,9 12,7
17
PG11
5 - 10 18,2 14,2 10,5
8 18,5 13,5 20-21
PG13,5
6-12 20,1 16,2 12,1 7,7 20,5 13,9 23-22
PG16
10-14 22,2 18,3 14,5 8,3 19,7 14,2 25-24
PG21
13-18 28,2 23,8 18,2 8,8 23,3 16,5
30
PG29
18-25 36,6 32,4 25,2 10,0 26,3 19,4
40
PG36
25-33 46,0 41,5 33,2 11,0 32,0 22,0
50
PG42
32-38 53,8 47,7 38,7 12,0 32,0 22,0
57
PG48
37 - 44 59,0 52,6 44,5 12,6 33,9 22,8
64
