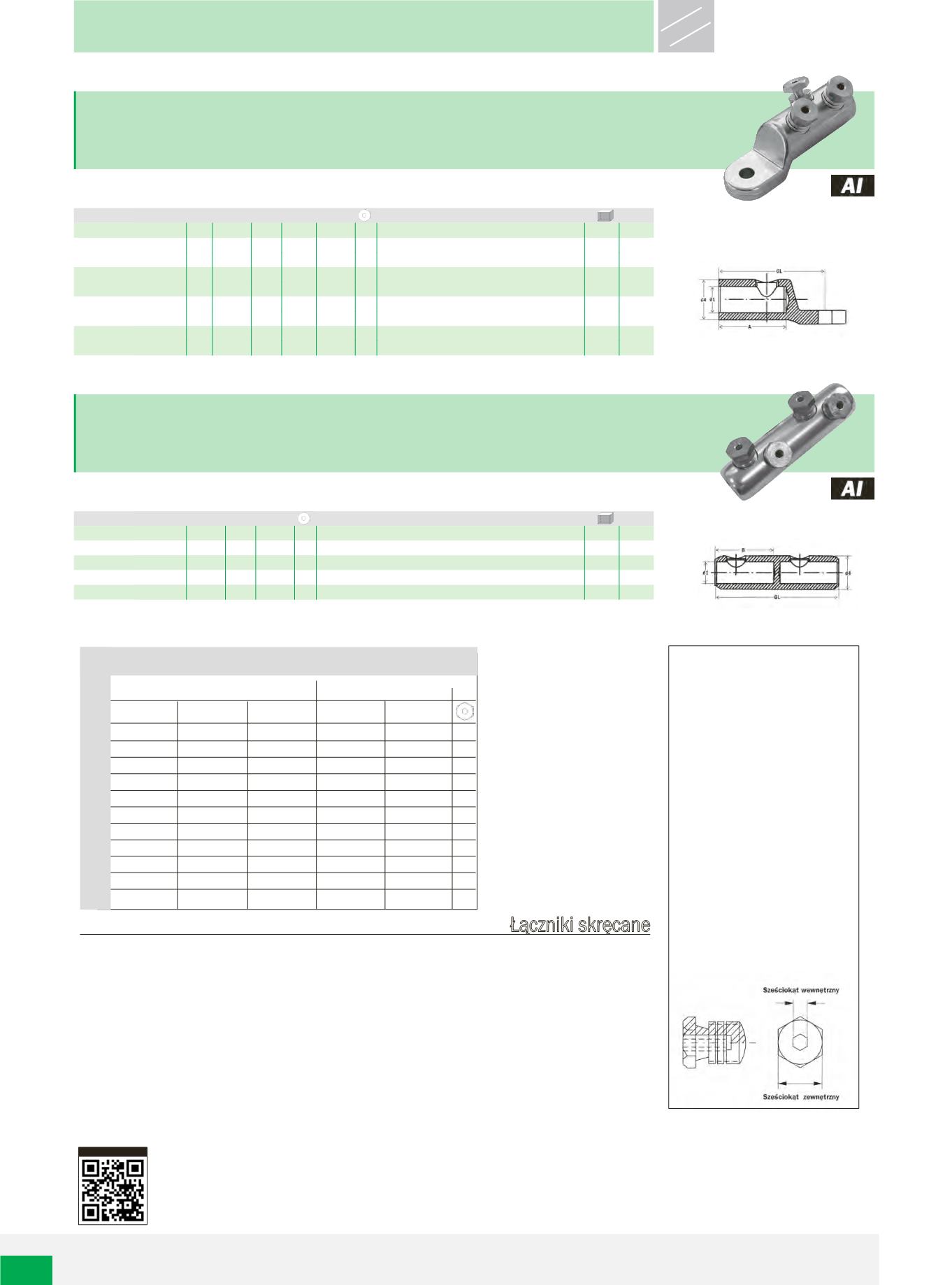

160
Oj opakowanie jednostkowe Cj cena jednostkowa
Legendę skrótów w kolejności alfabetycznej znajdziecie Państwo na 408 stronie.
RoHS
Video
LQ
AL
CU
rm re
sm rm sm
16 - 95 16.50/95 25 - 70 16 - 95 25 - 70 1
50 - 150 50 - 150 50 - 120 35 - 120 50 - 120 1
95 - 240 95 - 240 95 - 185 95 - 240 95 - 185 2
120 - 300 120 - 300 120 - 240 120 - 300 120 - 240 2
155 - 400 185 -
240/400
185 - 300 185 - 300 185 - 300 3
16 - 95 16.50/95 25 - 70 16 - 95 25 - 70 2
50 - 150 50 - 150 50 - 120 35 - 120 50 - 120 2
95 - 240 95 - 240 95 - 185 95 - 240 95 - 185 4
120 - 300 120 - 300 120 - 240 120 - 300 120 - 240 4
155 - 400 185 -
240/400
185 - 300 185 - 300 185 - 300 6
Końcówki kablowe
Złączka zaciskana
Pp
Łączniki skręcane
Łączniki skręcane są niezawodnym i ekonomicznym sposobem łączenia przewodów jednakowych lub o różnorodnych
przekrojach i materiałach do 36 kV.
Wszystkie łączniki są wyposażone w ograniczające moment obrotowy śruby ze zrywalną
główką. Rzeczywisty przekrój kabla nie musi być znany, ponieważ łącznik śrubowy obejmuje różne przekroje. Upraszcza to
problem logistyczny w porównaniu z łącznikami do zaprasowywania, ponieważ monter nie musi dysponować wszystkimi
przekrojami końcówek. Ocynowana powierzchnia umożliwia obróbkę zarówno aluminiowych jak i miedzianych kabli.
Zasada wielokrotnego stosowania śrub samozrywalnych.
Śruby łączników skręcanych HAUPA posiadają wewnętrzny i zewnętrzny sześciokąt, który zaciska z optymalnym
momentem dokręcającym aktualny przekrój przewodu, skracając jednocześnie czas montażu.
Korzyści ze stosowania śrub ze
zrywalną główką
• prosty montaż
• główka zostaje zerwana przy osiągnięciu
żądanego momentu dokręcania
• zbędny klucz dynamometryczny
• śruba dzięki wewnętrznemu sześciokątowi
może być zwolniona
1. Śruba jest zaopatrzona w wiele miejsc
zrywalnych, które wykazują różne momenty
odcięcia oraz wyposażona jest w wewnętrzny
i zewnętrzny sześciokąt.
2. Momenty zrywania są tak definiowane,
że generalnie największy przekrój poprzeczny
przewodu jest zaciśnięty przy najwyższym
momencie dokręcania, a mniejszy, przy
niższym. Dzieje się tak dzięki alokacji
zewnętrznych i wewnętrznych sześciokątów.
3. Montowanie jest znacznie uproszczone
w porównaniu ze śrubami teleskopowymi,
ponieważ każda śruba tylko raz musi być
dokręcona i zerwana.
Al-końcówki kablowe, skręcane
Al-końcówki kablowe skręcane na średnie napięcie 10 - 30 KV
•
materiał: Al 99,5%
•
powierzchnia cynowana
•
do połączeń kabli Al-średniego napięcia nie podlegających rozciąganiu
•
łącznie z pierścieniami centrującymi przewód
Art. nr.
kg/100
Oj
293140
6,400
1
Pp
M d1 d4 A Dc
16 - 95
12 12,5 24,0 32,0 60 1
293142
13,900
1
293144
14,500
1
50 - 150
12 15,5 30,0 35,0 79 1
16 15,5 30,0 35,0 79 1
293146
23,700
1
293148
24,400
1
95 - 240
12 20,0 33,0 56,0 95 2
16 20,0 33,0 56,0 95 2
293150
33,300
1
293152
32,700
1
120 - 300
12 25,0 38,0 67,0 100 2
16 25,0 38,0 67,0 100 2
293154
48,000
1
293156
48,200
1
185 - 400
12 26,0 42,0 82,0 115 3
16 26,0 42,0 82,0 115 3
Al-złączki kablowe, skręcane na średnie napięcie
•
materiał: AL 99,5%
•
śruby: mosiądz, ocynowane galwanicznie
•
powierzchnia ocynowana
•
łącznie z pierścieniami centrującymi przewód
Art. nr.
kg/100
Oj
293130
9,800
1
Pp
d1 d4 Dc
16 - 95
12,5 24,0 70 2
293132
17,700
1
50 - 150
15,5 30,0 85 2
293134
33,500
1
95 - 240
20,0 33,0 120 4
293136
49,000
1
120 - 300
25,0 38,0 142 4
293138
78,900
1
185 - 400
26,0 42,0 170 6
